Ключ масляного фильтра для Suzuki DL650

[Swan]

Сделал вот такой ключ для масляного фильтра из 10мм фанеры. Очень удобно и заворачивать и отворачивать. Корпус фильтра абсолютно не деформируется. Все как по инструкции - на 2 оборота после касания уплотнительным кольцом картера. Руками это невозможно.
Работа заняла 15 минут.
Сначала замерил растояние между противоположными гранями оребрения корпуса фильтра - 66мм. Количество граней - 14.
Рисуем окружность диаметром 66мм, делим ее на 14 равных частей. Получаем 14 точек на окружности с одинаковым расстоянием между соседними точками. В каждой точке проводим касательную (прямую, перпендикулярную радиусу в точке касания). Таким образом, получаем 14-ти-гранник с вписанной в него окружностью диаметром 66мм. Рисуем еще одну окружность, с центром, совпадающим с центром первой окружности, но с радиусом на 15мм больше. Сбоку пририсовываем ручку длиной около 13 см и шириной около 4 см. Все. Электролобзиком выпиливаем 14-ти-гранник и внешний периметр ключа. Если не сядет сразу, можно немного подработать напильником. Получается так:

[Kolka]

Quote (Swan)

Сначала замерил растояние между противоположными гранями....

Обрисуй на бумажке в клеточку и скан выложи.. авось пригадицо...

[Мишель]

Quote (Swan)

Все как по инструкции - на 2 оборота после касания уплотнительным кольцом картера. Руками это невозможно.

Два?? оборота? Конечно, руками невозможно, ибо шаг резьбы фильтра - 1,5 а то и 1,75, т.е. за два оборота фильтр усаживается как минимум на 3мм. При этом уплотнительное кольцо торчит из канавки на миллиметр-полтора максимум, т.е. один оборот до того момента, как уплотнительное кольцо полностью вплющится в канавку, а для этого уже надо прилагать серьезные усилия.
Что-то не так...

ЗЫ А ключ - зачетный.

[Swan]

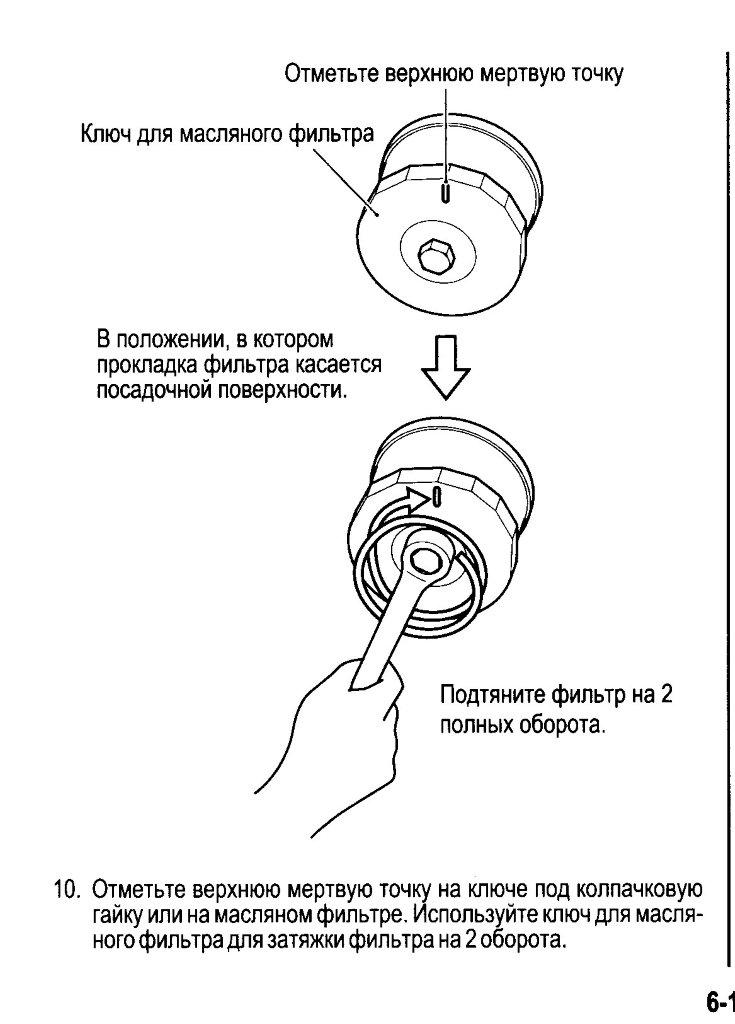

Мишель, см. прилагаемый док. - инструкция.

Kolka, я подробно описал, как вычертить ключ. Если обведу, все размеры уйдут на миллиметр и будет бесполезная вещь.

[Мишель]

Да, супротив документа не попрешь...

[dimoncb]

Quote (Мишель)

Да, супротив документа не попрешь...

Плевал я на такие документы. Наверняка переводили и печатали в Китае. В оригинале наверняка сказано 1/2 оборота.

[Nick371]

Quote (dimoncb)

Плевал я на такие документы. Наверняка переводили и печатали в Китае. В оригинале наверняка сказано 1/2 оборота.

Там стрелка нарисована с количеством оборотов.

[Swan]

Quote (dimoncb)

Плевал я на такие документы. Наверняка переводили и печатали в Китае. В оригинале наверняка сказано 1/2 оборота.

Братух, такие утверждения пристали пубертатам, а не такому дяде как ты.

Quote (Nick371)

Там стрелка нарисована с количеством оборотов.

Вот-вот. И прежде чем плевать, да еще публично, посмотри оригинал руководства на английском языке.
А там сказано:
"Install the new filter turning it by hand until you feel that the filter
gasket contacts the mounting surface. Then tighten it 2
turns with the special tool".
Что переводится как:
"Установите новый фильтр, завернув его руками до касания прокладкой фильтра опорной поверхности. Затем поверните его на 2 оборота специальным ключом".

[Бородеро]

Жесть. Первый раз такое вижу. Везде и всегда масл. фильтр доворачивается на 1/2-3/4 оборота. И то, через 10 тык. хрен открутишь его. А у тебя как он после такой затяжки открутился?
В практике было дело, когда фильтр пришлось раздраконивать полностью и срезать остатки болгаркой (благо, доступ удобный был).

[Swan]

Quote (Бородеро)

А у тебя как он после такой затяжки открутился?

Это первая смена фильтра была, то есть фильтр стоял с завода. Открутился нормально. Как этот открутится - не знаю.

[Nak]

Quote (Swan)

.... Как этот открутится - не знаю.

Так он провернулся на два оборота?

[Swan]

Естественно, да. Причем 1,5 оборота руками и пол-оборота ключом.

[kuzmich]

Всем доброго дня, парни все-таки 1.5 или 2 оборота какая в ..... разница, может быть инструкция переводилась каким нибудь неучем купившем свой диплом?, есть момент затяжки, в среднем это 1.5-2кг, два оборота после остановки резьбы очень много....

[Мишель]

Посмотрел мануалы на другие мотоциклы с такими же фильтрами (HF138). Везде - два полных оборота от касания резинки...

[Swan]

Quote (kuzmich)

может быть инструкция переводилась каким нибудь неучем купившем свой диплом

Брат, ты ветку не читаешь, что-ли? Я же привел цитату из оригинального руководства на английском и перевел ее. А я диплом не покупал
К чему эти порожняковые рассуждения, когда все черным по белому написано?

П.С. Хотя тут некоторые до хрипоты кричат, что Мовиль для смазки цепи - лучшее средство. И хоть кол им на голове теши - не переубедить. Есть такой класс людей - самоуверенные невежды. Рекомендую: "Свинья под дубом", Крылов И.А.

[kuzmich]

Swan, может в руководстве так и написано, только как-то заморочесто, коснись резинкой и считай обороты, а если коснулся слабо или сильно, как ?....

[Swan]

kuzmich, опять ты за свое....
Там сначала фильтр как по маслу идет, а потом почувствуешь сопротивление. Это и есть момент касания. Короче, попробуешь - поймешь. Поверь, все абсолютно прозрачно и понятно. Ну, и давай этот флуд прекращать. Не хочешь на 2 оборота крутить - не крути. Дело твое. А то вон уже на вторую страницу залезли.

[vovchik_top]

Может кому пригодится.

[КРЫНЯ]

vovchik_top, а размеры неплохо бы добавить к рисунку.....

[Levii]

Если лень ключ пилить, помогает кожаный широкий ремень. Типа солдатского с пряжкой (не с бляхой). Намотал - дернул. Как на ТАЗах.

[dimoncb]

Вы отпишитесь уже, как там два оборота отворачиваются)))

[dimoncb]

Цитата Бородеро ()

Жесть. Первый раз такое вижу. Везде и всегда масл. фильтр доворачивается на 1/2-3/4 оборота

Я понял в чем разница. Заворачивают фильтр "усилием руки" и дотягивают на 1/2 оборота.
А здесь в инструкции действительно весело, касание резинкой с разным усилием... Стоя на коленях с фонариком, ловя момент касания? Ну зачем такое придумали?

ЗЫ. Ключик конечно хороший, а сделанный собственноручно тем более. Но я сейчас покупал в магазине "подобные" ключи сделанные "чашками" под ключ на 19 или квадрат за 150-180р. Размеры и количество ребер - на выбор.
http://www.avtoall.ru/s_emnik....-159805

[KAM705]

Цитата dimoncb ()

ЗЫ. Ключик конечно хороший, а сделанный собственноручно тем более. Но я сейчас покупал в магазине "подобные" ключи сделанные "чашками" под ключ на 19 или квадрат за 150-180р. Размеры и количество ребер - на выбор.

Поддерживая инструмент своими руками приятнее! Ключ-краб почему не использовать?
